Představujeme revoluční řešení pro Vaše zahradní jezírka – naši čerpadlovou šachtu. Vynalezli jsme ji před téměř 20 lety jako odpověď na potřebu efektivnějšího spojení dnové vpusti a skimmeru s filtračním systémem. Neexistoval totiž způsob napojení dnové vpusti a skimmeru jinak než do gravitačně umístěné filtrace. Dnes je tento vynález rozšířený a stává se standardem v oblasti jezírkové techniky.

Hlavní výhody použití čerpadlové šachty jsou následující:

• umožňuje snadno přístupné nastavení poměru sání regulačními šoupaty
• nastavení průtoku je okamžité – u gravitačního zapojení filtru musíte čekat i desítky minut
• všechna čerpadla jsou umístěna do jednoho snadno přístupného prostoru
• není citlivá na pokles vodní hladiny
• je možné přidání dalšího čerpadla nebo zvýšení průtoku
• čerpadlo/a jsou napojena bezpečně, tzv. nasucho
• šachta je malá, snadno se maskuje pod molo nebo do vegetace
• v šachtě je možné udělat samostatný vstup pro sání na potok
• je maximálně univerzální pro jakoukoliv situaci
• vše je skryté pod zemí
• velká plocha síta zaručuje minimální interval čištění
• čerpadlové zapojení s šachtou je nejsnadnější a nejpoužívanější řešení
• pro uživatele jednoduché a pochopitelné

Dnová vpusť zajišťuje co nejplynulejší nasávání vody z jezírka bez jakéhokoliv omezení, což ale zároveň může vést k tomu, že dnovou vpustí i vedením vody se může k čerpadlu dostat to, co by mohlo poškodit jeho plastové lopatky (napadaný kačírek z okrajových částí, chuchvalec řasy, žába, igelitový pytlík, hračka, atd.) Čerpadlová šachta je řešením právě proto, aby bez omezení nasávaná voda z jezírka, která by mohla obsahovat například výše zmíněné nečistoty, neproudila hned na vrtulku rotoru čerpadla, ale nejprve do prostřední komory čerpadlové šachty, která je předělena velkou nerezovou mřížkou. Přívod vody k sání čerpadla je prostoupený přes stěnu prostřední komory až za touto mřížkou, takže nemůže dojít k poškození čerpadla. Nasávání vody z jezírka tedy probíhá dnovou vpustí bez jakéhokoliv omezení, což je hlavní výhoda dnové vpusti. Zároveň ale na dnovou vpusť není přímo napojeno sání čerpadla, takže jej nic nemůže poškodit.

Protože čerpadlo nebo čerpadla jsou u všech suchých šachet umístěna až v poslední třetí komoře, ve které není voda, umožňují čerpadlové šachty bezpečný provoz všech koupacích jezírek. Voda uvnitř čerpadla kolem rotoru je sice s jezírkem přímo spojená, ale protože je vnitřní část čerpadla včetně vinutí motoru a celé elektrické instalace zalitá ve vakuu pryskyřicí, nepředstavuje voda kolem rotoru a statoru žádné nebezpečí. Kabel a místo, kudy vychází z čerpadla, je v šachtě bez kontaktu s vodou z jezírka.

Výroba a materiál čerpadlových šachet

Několika slovy – domácí výroba se nevyplatí a nestojí za to. Na rozdíl od většiny prací při stavbě jezírka, které lze úspěšně zvládnout svépomocí, je vyzdívání, používání různých skruží nebo betonování čerpadlových šachet a jejich nutná následná izolace fólií plýtvání časem, penězi i energií. Koupit hotový výrobek, který se po uložení do země nemusí obezdívat ani izolovat, snadno se napojí na přívody z jezírka, zabere málo místa, se rozhodně vyplatí. Navíc se již hotové šachty vyrábí z odolného polypropylenu, takže i jejich životnost je takřka neomezená. Polypropylen také zajišťuje voděvzdornost všech spojů šachty a umožňuje snadnou instalaci stěnových průchodek pro prostupy skrze stěny šachty. Šachty jsou vyráběné s již hotovými prostupy pro připojení, včetně regulačních šoupat a dělící nerezové mřížky. Šachta umožňuje napojení všech běžných jezírkových čerpadel. Průchody pro čerpadla si dělá zákazník sám dle zvoleného čerpadla a preference, na které straně chce mít vyvedené hadice. Víko šachty je lehké, snadno se sejme, a protože je z celé šachty jako jediné v terénu kolem jezírka vidět, může být lehce pokryto kůrou nebo kačírkem, stejně tak jako může být při zajištění přístupu skryto pod prkny mola.

Umístění a montáž čerpadlové šachty

• aby nedocházelo ke ztrátám na přítoku, tak šachtu umístěte do 5 m od dnové vpusti
• čerpadlová šachta je samonosná, může se obsypat zeminou, dno pod šachtu vždy betonujeme do roviny
• skimmer doporučujeme trubkový Oase Aquaskim gravity, nejlépe funguje, napojení na Sakura foliová příruba 110 mm

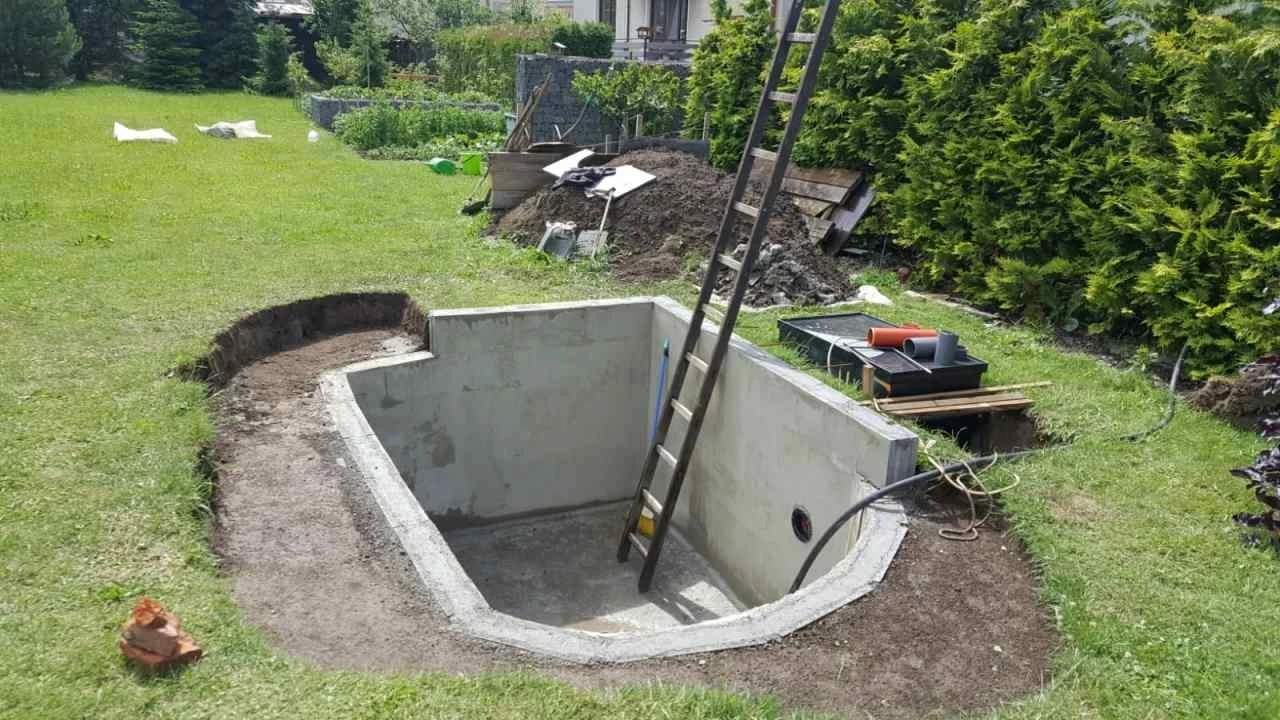

Po vykopání jezírka si připravíme díru na šachtu, dno zabetonujeme a usadíme šachtu, horní hrana šachty se usazuje 50-100 mm nad hladinou vody v jezírku. Ze tří stran šachtu obsypejte zeminou do poloviny výšky, aby pevně seděla, poté  napojíme a uložíme hadici na dnovou vpusť. Následně můžeme začít s betonáží dna jezírka nebo vyzdíváním stěn. Pokud by se to dělalo opačně, tzn. uložíte provizorně hadice a pak teprve napojíte šachtu, tak je to velmi pracné a potřebujete k napojení hodně místa. V případě, že máte málo prostoru a použití flexi hadice 110 mm by bylo obtížné, tak používáme PVC lepící potrubí s oblouky. Hadice nebo potrubí, které se lepí, musí mít stržené hrany pod úhlem, aby nedošlo k shrnutí lepidla.

Napojení příruby na skimmer se provádí vodorovně jakmile při zdění dosáhnete úrovně vstupního hrdla v šachtě, opět PVC trubkou nebo flexi hadicí.

Montáž čerpadel:

dodávané šachty jsou bez čerpadel a nejsou vyřezány vstupní a výstupní otvory pro napojení čerpadel. Je to z toho důvodu, že nabídka čerpadel je opravdu velká a připojovací hrdla mají rozdílné průměry a výšky připojení. Z tohoto důvodu si zákazník otvory vrtá sám tam, kde potřebuje.

Čerpadla umisťujeme vždy na podložku, která tlumí vibrace a hluk. Podložka také umožní v budoucnu případnou změnu čerpadla za jiné s odlišnou výškou závitu na straně sání.

Pro případ uzavření vody nebo demontáž čerpadla musí být na straně sání uzavírací šoupě. Je vhodnější než kulový ventil, ten má menší vnitřní průměr, a tím by snižoval průtok, navíc je i pro montáž moc dlouhý.

Napojení čerpadel se dělá vždy minimálně v průměru závitu na sání a výtlaku.

Zvolte funkční řešení od průkopníků v oblasti – naši čerpadlovou šachtu. Užijte si čisté a zdravé jezírko s minimálním úsilím.
